Essai de densité sur site par cône de sable à Blois : contrôle de compactage fiable

Le développement de Blois, étagé entre la rive droite historique adossée au coteau et l'expansion des quartiers nord sur le plateau de la forêt de Russy, a toujours dû composer avec une géologie contrastée. Les alluvions anciennes de la Loire, mêlées aux argiles à silex issues de la dégradation des formations crétacées, créent des hétérogénéités que seul un contrôle rigoureux permet d'appréhender. L'essai de densité sur site par la méthode du cône de sable, que nous réalisons régulièrement sur le bassin blésois, intervient précisément à ce stade critique : vérifier que la couche compactée atteint bien la masse volumique sèche exigée par le cahier des charges, qu'il s'agisse d'un fond de fouille en zone inondable ou d'une plateforme logistique dans la zone d'activités de la Boitardière. Dans les limons sableux de la vallée, nous avons constaté que l'écart entre la densité théorique et la réalité du terrain peut dépasser 5 % si la teneur en eau n'est pas ajustée en continu pendant le compactage. Pour caractériser plus finement le matériau avant sa mise en œuvre, le laboratoire s'appuie souvent sur la granulométrie afin de corréler la courbe granulométrique à l'optimum Proctor de référence.

Le cône de sable reste la méthode de référence pour trancher un litige sur le taux de compactage, car il mesure directement le volume excavé, sans modèle interprétatif.

Détails techniques du service à Blois

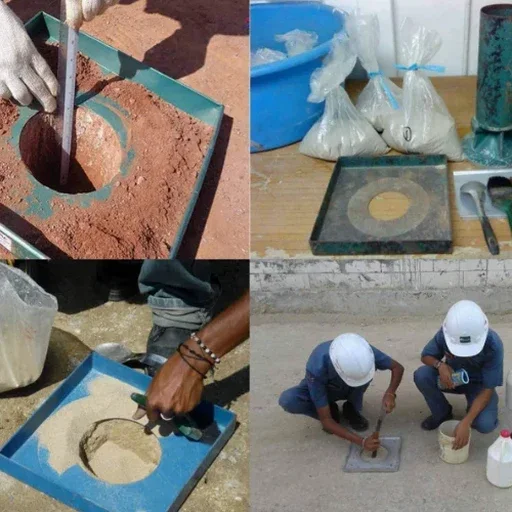

À Blois, nous observons fréquemment que les remblais issus des terrassements dans les coteaux calcaires du Vieux Blois présentent une granularité très irrégulière, avec des éléments décimétriques noyés dans une matrice argileuse. Cette hétérogénéité complique l'interprétation de l'essai au cône de sable si le volume excavé n'est pas suffisant. La norme NF P94-061-3, que nous appliquons systématiquement, impose un diamètre de cavité adapté au Dmax du matériau ; dans les graves calcaires locales, un diamètre de 150 mm est un minimum pour obtenir une représentativité acceptable. La méthode consiste à excaver manuellement une cavité, en prenant soin de ne pas éboulonner les parois – une précaution cruciale dans les sables grossiers de la plaine alluviale de la Loire où le matériau est pulvérulent. La totalité du matériau extrait est pesée et un échantillon représentatif est prélevé pour la détermination de la teneur en eau par étuvage. Le volume de la cavité est ensuite mesuré par remplissage avec un sable calibré de silice, dont la densité apparente a été étalonnée en laboratoire. En couplant cette mesure avec un essai de plaque de charge à la dynaplaque, on obtient une double validation du module de déformation et de la densité, essentielle pour les dallages industriels du parc d'activités des Vallées.

Essai de densité sur site par cône de sable à Blois : contrôle de compactage fiable

Paramètre	Valeur typique
Norme de référence	NF P94-061-3 (méthode du cône de sable)
Type de sol adapté	Sols fins à graveleux (Dmax ≤ 50 mm)
Profondeur investigate	Généralement 0,15 à 0,20 m sous la surface compactée
Précision typique sur ρd	± 2 % sous réserve d'un contrôle strict de l'étalonnage
Sable calibré utilisé	Sable de silice roulé, 0,5 à 1,0 mm, étalonné sur site
Fréquence de contrôle	Un essai par 500 m² de couche compactée ou par plot de remblai
Délai d'obtention des résultats	Rapport transmis sous 24 h après l'intervention sur site

Défis techniques typiques à Blois

La norme NF P 11-300 (classification des matériaux utilisables dans la construction des remblais et des couches de forme) prend une résonance particulière à Blois, où les matériaux de déblai du plateau calcaire sont souvent réemployés en remblai, parfois à la limite des spécifications. Le risque principal que nous documentons dans nos rapports est l'effondrement de la densité après la première pluie significative, car les marnes et argiles à silex locales sont sensibles à l'eau : un matériau compacté à 98 % de l'OPM par temps sec peut chuter à 92 % après une semaine de précipitations automnales si la couche de forme n'est pas immédiatement protégée. L'essai de densité par cône de sable, réalisé en plusieurs points de la même couche, permet de cartographier ces zones de faiblesse avant qu'elles n'engendrent des tassements différentiels sous une fondation superficielle. En cas de refus au contrôle de compactage, nous préconisons une réévaluation de la courbe Proctor par un laboratoire accrédité COFRAC, car le vieillissement des marnes à l'air libre modifie leur comportement au compactage en quelques semaines.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes applicables: NF P94-061-3 (détermination de la masse volumique en place – méthode au cône de sable), NF P 11-300 (classification des matériaux de remblai et couches de forme), NF EN 13286-2 (méthodes d'essai de la masse volumique et de la teneur en eau des mélanges granulaires), Guide technique SETRA-LCPC « Réalisation des remblais et des couches de forme »

Nos services

Notre intervention à Blois couvre l'ensemble des besoins de contrôle de compactage, de la préparation du sable étalon sur site jusqu'à l'interprétation géotechnique du résultat. Les prestations proposées incluent :

Contrôle de compactage de tranchées

Essai au cône de sable en fond de tranchée pour les réseaux humides et secs, avec vérification du taux de compactage par rapport à l'OPM de référence, conformément au guide technique SETRA.

Contrôle de plateforme de bâtiment

Cartographie de densité sur dallage avant coulage du béton, avec quadrillage adapté à la superficie. Idéal pour les maisons individuelles du quartier des Provinces.

Contrôle de couche de forme routière

Essai en fond de couche de forme pour les voiries communales de l'agglomération de Blois, avant mise en œuvre des graves-bitume. Rapport incluant le degré de compactage et la teneur en eau.

Étalonnage et fourniture de sable calibré

Préparation du sable de silice en laboratoire avec fiche d'étalonnage datée, conditionnement en bidons étanches pour éviter toute variation hygrométrique sur site.

Questions fréquentes

Quel est le prix d'un essai de densité par cône de sable à Blois ?

Le coût unitaire se situe généralement entre 90 € et 120 € par essai, en fonction du nombre de points à contrôler et du déplacement sur le chantier. Pour une campagne de plusieurs essais sur une même journée, un tarif dégressif est appliqué. Ce montant inclut la fourniture du sable calibré, l'étalonnage, l'excavation, la pesée, l'étuvage et la remise du rapport avec le degré de compactage.

Quelle est la différence entre l'essai au cône de sable et le densitomètre à membrane ?

L'essai au cône de sable mesure directement le volume de la cavité par remplissage avec un sable de silice étalonné, ce qui le rend peu sensible aux irrégularités de paroi. Le densitomètre à membrane, bien que plus rapide, peut sous-estimer le volume dans les sols anguleux comme les graves calcaires de Blois, car la membrane épouse mal les arêtes vives. Pour les matériaux de remblai courants, le cône de sable reste la méthode de référence en cas de litige.

À quelle fréquence faut-il réaliser un essai de densité sur un chantier de remblai ?

La norme NFP 11-300 et le guide SETRA recommandent un essai par 500 m² de surface compactée et par couche élémentaire, avec un minimum de trois essais pour les petites surfaces. Dans les remblais hétérogènes des coteaux blésois, nous conseillons de resserrer la maille à un essai tous les 250 m² si le matériau présente une forte variabilité granulométrique.
